Aliatge d'alumini 7003(també conegut comPlaca d'alumini 7003, extrusió d'alumini 7003, tub d'alumini 7003, AA7003) és aaliatge d'Al-Zn-Mg d'alta -resistencia soldableàmpliament utilitzat enestructures de trànsit ferroviari, bastidors de gran-càrrega, components de vehicles i aplicacions d'enginyeria industrial.
En comparació amb els aliatges tradicionals 7xxx com el 7075 o el 7050,7003 presenta una soldabilitat molt millor i una bona resistència a la corrosió, el que el converteix en un dels pocs aliatges de la sèrie 7 aptes per a grans estructures soldades.

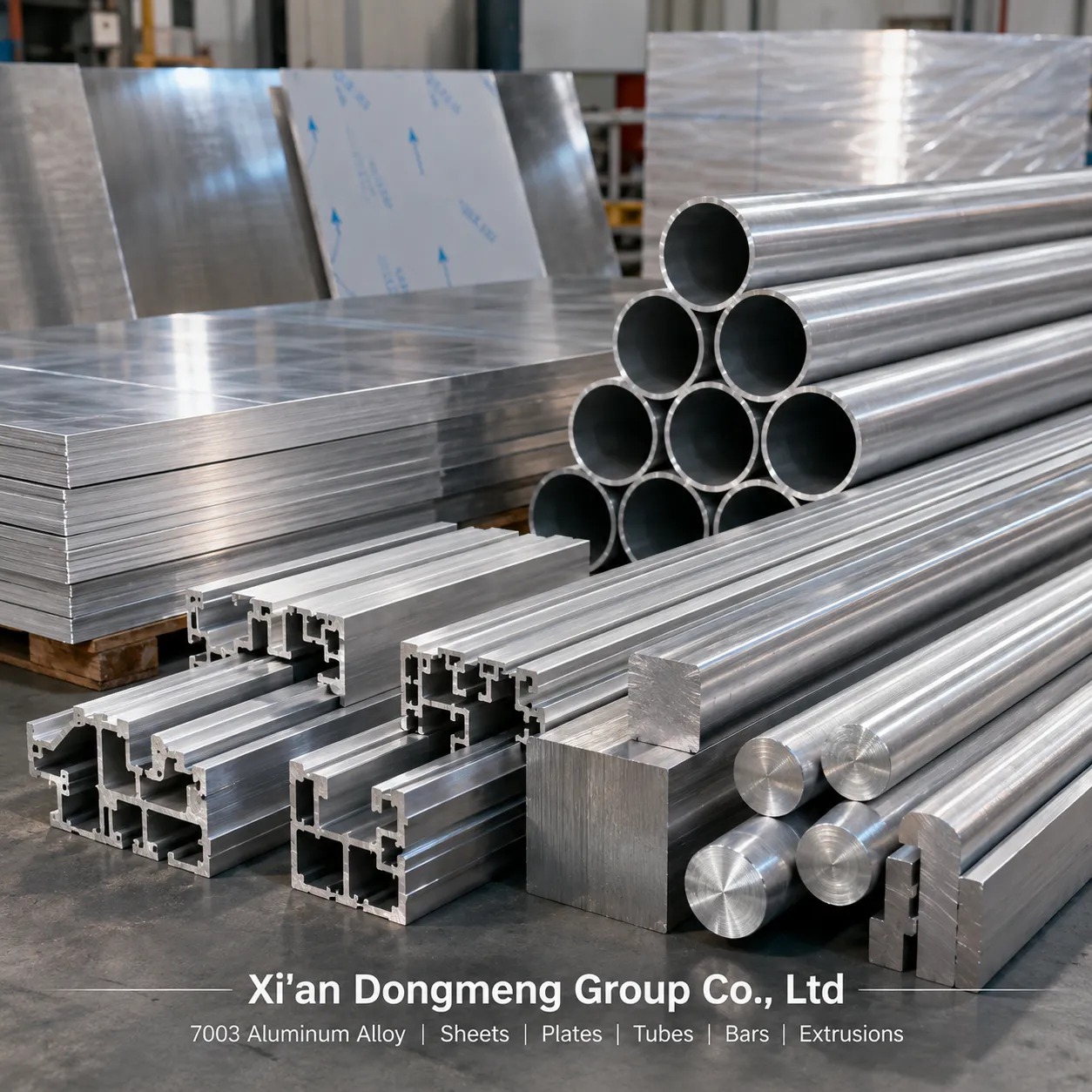

Els nostres subministraments de fàbrica7003 plaques, extrusions, barres, tubs i perfils soldats personalitzats, certificat segons estàndards internacionals i adequat per als mercats B2B globals.
01
Alta qualitat
02
Equipament avançat
03
Equip professional
04
Servei personalitzat
Composició química (%)
| Element | Contingut (%) |
|---|---|
| Zinc (Zn) | 4.0 – 5.0 |
| Magnesi (Mg) | 0.6 – 1.2 |
| Coure (Cu) | Menor o igual a 0,3 |
| Zirconi (Zr) | 0.08 – 0.25 |
| Manganès (Mn) | Menor o igual a 0,5 |
| Silici (Si) | Menor o igual a 0,35 |
| Ferro (Fe) | Menor o igual a 0,40 |
| Altres | Menor o igual a 0,05 cadascun |
| Alumini (Al) | Balanç |
Propietats mecàniques (típiques)
| Tremp | Resistència a la tracció (MPa) | Límit de rendiment (MPa) | Elongació (%) |
|---|---|---|---|
| 7003-T5 | 300–350 | 260–300 | 10–14 |
| 7003-T6 | 360–420 | 310–360 | 9–12 |
| 7003-T62 | 380–430 | 320–380 | 8–10 |
| 7003-T651 | 380–450 | 330–400 | 8–10 |
Especificacions disponibles: aliatge d'alumini 7003
1. 7003 Plaques i làmines d'alumini (EN 485)
Interval de gruix (mètric + imperial)
| Gruix (mm) | Gruix (polzades) | Amplada (mm) | Amplada (polzades) | Longitud (mm) | Longitud (peus) | Notes |
|---|---|---|---|---|---|---|
| 1 – 3 | 0.04 – 0.12 | 600–1800 | 24–71 | 1000–6000 | 3,3-20 peus | Làmina prima |
| 4 – 10 | 0.16 – 0.39 | 800–2000 | 31–79 | 1000–6000 | 3,3-20 peus | Full estàndard |
| 12 – 25 | 0.47 – 0.98 | 1000–2200 | 39–87 | 1000–6000 | 3,3-20 peus | Plat mitjà |
| 30 – 80 | 1.18 – 3.15 | 1200–2500 | 47–98 | 1000–6000 | 3,3-20 peus | Placa estructural |
| 90 – 150 | 3.54 – 5.91 | 1200–2500 | 47–98 | 2000–6000 | 6,5-20 peus | Personalitzat |
Toleràncies:
Gruix: EN 485-3 Classe A/B
Planitud: Inferior o igual a 3 mm/m
Prova d'ultrasons (UT): AMS opcional-STD-2154 Classe A/B
2. 7003 Perfils estructurals extrusats (EN 755)
Seccions i mides comuns
| Tipus de perfil | Interval de mides (mm) | Interval de mides (polzades) | Ús aplicable |
|---|---|---|---|
| H-Bigues | Web de 50-350 mm | 2"–14" | Estructures de rails / Bigues de vehicles |
| U-Canals | 30×15 – 350×120 | 1.2×0.6 – 14×4.7" | Mecànic / estructural |
| -Formes en T | 30-200 mm | 1.2–8" | Muntatge industrial |
| Perfils rectangulars | 10×10 – 300×300 | 0.4×0.4 – 12×12" | Marcs estructurals |
| Perfils buits | DI 20–250 mm | 0.8–10" | Estructures lleugeres |
| Perfils de diverses-cavitats | Personalitzat | Personalitzat | Vehicles ferroviaris / bastidors de bateries EV |
| Extrusions personalitzades | Fins a 450 mm d'amplada | Fins a 18" | Basat en dibuix- |
Toleràncies d'extrusió:
Norma EN 755-9
Rectitud: Inferior o igual a 1,5 mm/m
Torsió: Menor o igual a 2 mm/m
3. 7003 Tubs sense soldadura i extruït (EN 755-2)
| OD (mm) | OD (polzades) | Gruix de paret (mm) | Gruix de la paret (polzades) | Longitud | Notes |
|---|---|---|---|---|---|
| 10 – 80 | 0.39 – 3.15 | 1.0 – 10 | 0.04 – 0.39 | 2000–8000 mm | Tubs extrusats |
| 90 – 150 | 3.54 – 5.91 | 3 – 15 | 0.12 – 0.59 | 2000–8000 mm | Tubs estructurals |
| 160 – 300 | 6.30 – 11.8 | 5 – 30 | 0.20 – 1.18 | 2000–6000 mm | Tubs de-paret pesada / personalitzats |
Toleràncies del tub:
Tolerància OD: ISO h9 / h10
Tolerància de la paret: ±0,1–0,5 mm segons la mida
4. 7003 Tub estirat (alta precisió)
| OD (mm) | Gruix (mm) | Tolerància | Notes |
|---|---|---|---|
| 8 – 60 | 0.8 – 5 | ±0,05 – 0,08 mm | Per a equips automatitzats i robòtica |
5. 7003 Barres rodones/Barres (EN 755-3)
| Diàmetre (mm) | Diàmetre (polzades) | Longitud | Tolerància |
|---|---|---|---|
| 8 – 20 | 0.315 – 0.79" | 2–6 m | ISO h9 |
| 22 – 80 | 0.87 – 3.15" | 2–6 m | ISO h10 |
| 90 – 200 | 3.5 – 7.9" | 2–6 m | ISO h11 |
Aplicació:Peces estructurals mecanitzades, juntes, connectors
6. 7003 Barres quadrades i planes
| Tipus | Interval de mides (mm) | Interval de mides (polzades) |
|---|---|---|
| Barra quadrada | 10×10 – 200×200 | 0.4×0.4 – 8×8" |
| Barra plana | 10×2 – 300×50 | 0.4×0.08 – 12×2" |
Característiques i avantatges clau
Excel·lent soldabilitat(rar per a l'alumini 7xxx)
Alta resistència comparable a alguns 6061-T6 i inferior 7xxx
Béresistència a l'esquerda a la corrosió per estrès
Apte pergrans components estructurals soldats
Bona tenacitat i conformabilitat
Alternativa més lleugera i resistent a les estructures d'acer
Ideal perenginyeria del sistema ferroviari
Aplicacions
7003 s'utilitza àmpliament en:
Components de trànsit ferroviari
Entrena els marcs corporals
Marcs de portes
Estructures de suport
Estructures lleugeres de vehicles
Cossos de camions
Bastidors de bateries de vehicles elèctrics
Extrusions industrials
Estructures mecàniques
Bastidors d'equips automàtics
Components-soldats de càrrega elevada
Perfils extrusionats arquitectònics
Inspecció i garantia de qualitat
Anàlisi de la composició química
Assajos de propietats mecàniques
Prova d'ultrasons (UT) per a plaques
Inspecció de dimensions i rectitud
Verificació de la soldabilitat
Inspecció de tercers-:SGS / BV / TUV
MTC (EN10204 3.1/3.2)
Esteu buscant la solució d'aliatge d'alumini adequada per al vostre projecte?
El nostre equip d'enginyers està preparat per donar-vos suportselecció de material, concordança d'especificacions, opcions de mecanitzat i documentació d'exportació.
La nostra adreça
Sala 4107, edifici Runfeng, carrer nou de Sanqiao, districte de Weiyang, ciutat de Xi'an, província de Shaanxi
Número de telèfon
+86 15769214734
-Correu electrònic
Preguntes freqüents
P1: Què distingeix el 7003 d'altres aliatges de la sèrie 7xxx (per exemple, 7075, 7050)?
7003 ésoptimitzat per a la soldabilitat i la integritat estructural, amb una força final lleugerament inferior a la de 7075, però significativament millorrendiment de soldadurairesistència a l'esquerda a la corrosió per estrès, fent-lo ideal pergrans estructures soldadesen aplicacions ferroviàries i de vehicles.
P2: Quins temperaments estan disponibles i què volen dir?
| Tremp | Descripció | Ús típic |
|---|---|---|
| T5 | Refredat a partir de la conformació a temperatura elevada + envelliment artificial | Extrusions per a una força moderada |
| T6 | Solució tractada amb calor-+ envellida artificialment | Extrusions i plaques de màxima resistència |
| T62 | Solució tractada amb calor- + alleugeriment de l'estrès + envellit | Millor estabilitat dimensional |
| T651 | T6 + estrès alleujat mitjançant l'estirament | Planxes i extrusions que requereixen un mecanitzat precís |
P3: Es pot soldar l'alumini 7003?
Sí. A diferència de molts aliatges 7xxx, el 7003 ho éssoldable mitjançant MIG, TIG i soldadura per fricció (FSW). Pot ser que sigui necessari un envelliment posterior-de la soldadura per restaurar les propietats mecàniques òptimes. Eviteu la soldadura per fusió en plaques gruixudes sense un tractament pre/post{3}} adequat.
P4: Quines són les propietats mecàniques clau del 7003?
Resistència a la tracció:300–450 MPa (segons el temperament i la secció)
Resistència de rendiment:260–400 MPa
Elongació: 8–14%
Bona força a la fatigairesistència a la corrosió moderada
P5: Quins estàndards se segueixen per al subministrament 7003?
EN 485 / EN 573- plaques i llençols
EN 755– extrusions, tubs, perfils
JIS H4000- Estàndard japonès
Estàndards personalitzats- segons plànols del client i especificacions del projecte
Es poden subministrar tots els materialsMTC 3.1 / 3.2, informes UT i inspecció de tercers-si cal.
P6: En quines formes i mides es pot subministrar 7003?
Plaques i làmines: 1–150 mm de gruix, 600–2500 mm d'amplada
Perfils extrusats: fins a 450 mm d'amplada, buits o cavitats múltiples-
Tubs: OD 10–300 mm, gruix de paret 1–30 mm
Barres/Barres: Ø10–200 mm, longituds estàndard 2–6 m
Marcs Estructurals Soldats: mides personalitzades fins a 8 m de llarg
P7: L'alumini 7003 pot substituir l'acer en aplicacions estructurals?
Sí. 7003 ho éslleuger però{0}}alta resistència, especialment indicat permarcs de trànsit ferroviari, carrosseries de vehicles, maquinària industrial, i altres estructures-soldades amb càrrega on la reducció de pes és crítica.
P8: Quina inspecció i garantia de qualitat es proporciona?
Verificació de la composició química(espectròmetre)
Assajos de propietats mecàniques(tracció, rendiment, allargament, duresa)
Prova d'ultrasons (UT)per plaques
Inspecció de dimensions i rectitud
Inspecció de tercers-part: SGS / BV / TUV disponible
Documentació completa: MTC 3.1/3.2, CO/ROHS/REACH segons sigui necessari
P9: Quin és el temps de lliurament típic?
Stock de plaques/extrusions: 3-10 dies
Extrusions/perfils personalitzats: 15-30 dies
Estructures soldades grans: basades en projectes-, 20-45 dies
P10: Es pot mecanitzar 7003 per a components de precisió?
Sí.T651 plaques i extrusionssón ideals per a mecanitzat CNC. Les operacions de mecanitzat estàndard inclouen fresat, tornejat, trepat i acabat superficial. Pot ser que calgui alleujar l'estrès per a grans seccions per mantenir l'estabilitat dimensional.
